Produktų aprašymas
LEANOMS
Uolienų gręžimo DTH Hammer yra specializuotas įrankis, naudojamas kasybos, statybos ir gręžimo pramonėje, palengvinantis uolienų gręžimą. Jis skirtas sukurti skylę žemėje arba kietoje uoloje, naudojant aukšto dažnio, didelio smūgio smūgius į grąžtą. Uolienų gręžimo DTH plaktukai dažniausiai naudojami įvairioms reikmėms, įskaitant sprogdinimo skylių, vandens gręžinių, geoterminių gręžinių gręžimą ir tiriamąjį gręžimą.
Štai kaip veikia uolienų gręžimo DTH Hammer ir kai kurios pagrindinės funkcijos:
Darbo principas: Rock Drilling DTH Hammer yra pritvirtintas prie gręžimo stygos galo ir yra varomas suslėgto oro. Kai suslėgtas oras spaudžiamas žemyn grąžtu, jis aukštu slėgiu patenka į Rock Drilling DTH Hammer. Šis oro slėgis varo plaktuko viduje esantį stūmoklį, kuris atsitrenkia į grąžto galą. Smūgio energija perkeliama į antgalio pjovimo briauną, sulaužant uolą ar šlifuotą medžiagą. Tada auginiai išplaunami iš skylės oru, todėl gręžimo procesas gali tęstis.
Komponentai: Įprastą uolienų gręžimo DTH plaktuką sudaro keli pagrindiniai komponentai:
- Išorinis korpusas: talpina vidinius komponentus ir padeda nukreipti orą bei auginius iš skylės.
- Stūmoklis: Varomas suspausto oro, atsitrenkia į antgalio galą.
- Vožtuvų sistema: valdo oro srautą ir smūgio mechanizmą plaktuko viduje.
- Antgalis: pjovimo elementas, kuris tiesiogiai sąveikauja su uoliena.
- Antgalis: laiko antgalį vietoje ir leidžia greitai pakeisti antgalį.
Privalumai:
- Didelis įsiskverbimo greitis: uolienų gręžimo DTH plaktukai yra žinomi dėl didelio gręžimo greičio, todėl jie yra veiksmingi daugeliui pritaikymų.
- Tinka kietajai uolienai: uolienų gręžimo DTH plaktukai yra ypač veiksmingi gręžiant kietas ir abrazyvias uolienas.
- Minimalus nuokrypis: gręžimo tiesioginio smūgio metodas sumažina nukrypimo nuo norimo gręžimo kelio riziką.
- Universalumas: Uolų gręžimo DTH Hammer gali būti naudojamas įvairiems gręžimo darbams ir gali būti pritaikytas įvairių dydžių ir tipų grąžtams.
- Trūkumai:
- Oro tiekimas: uolienų gręžimo DTH plaktukams reikalingas nuolatinis aukšto slėgio suslėgto oro tiekimas, o tai gali būti sudėtinga tam tikrose aplinkose.
- Gylio apribojimai: Gręžiant labai giliai, gręžimo stygos svoris gali apriboti DTH plaktukų efektyvumą.
Programos:
- Kasyba: naudojama sprogdinimo angoms kurti, mineralams išgauti ir žvalgomiesiems gręžimams.
- Konstrukcija: gręžiamos skylės pamatams, stulpams ir kitiems konstrukciniams elementams.
- Vandens šuliniai: Naudojami gręžiniams sukurti, kad būtų galima pasiekti požeminius vandens šaltinius.
- Geoterminiai šuliniai: gręžimas geoterminei energijai panaudoti.
- Žvalgymas: naudojamas naftos ir dujų žvalgymui, taip pat geologiniams tyrimams.
Specifikacija
LEANOMS

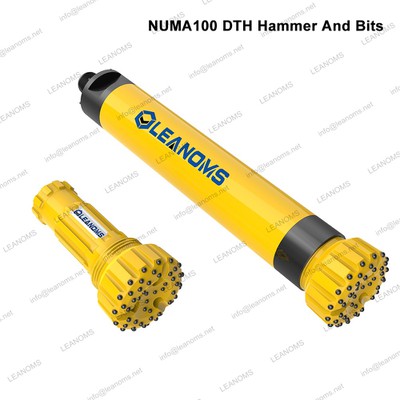

Techniniai NUMA100 DTH plaktukų parametrai
|
Bit Šenkas |
NUMA100 |
|
Skylių diapazonas |
Φ254-305mm |
|
Ryšio gija |
API 4 1/2" Reg API 5 1/2" Reg |
|
Darbinis slėgis |
10-25Baras / 1-2,5 MPa |
|
Rekomenduoti greitį |
15-35rpm |
|
Traukimo jėga Rekomenduoti |
19 KN |
|
Ilgis |
1441 mm |
|
Svoris |
308 kg |
Techniniai NUMA100 DTH bitų parametrai
| Skersmuo |
Matavimo mygtukai |
Priekiniai mygtukai |
Svoris (KG) |
Dalies numeris |
||||
|
mm |
Col |
Plokščias veidas |
Išgaubtas veidas |
Įgaubtas veidas |
Veido tipas |
|||
|
254 |
10 |
Φ19*12 |
Φ16*12 |
Φ18*8 |
Φ16*6 |
Įgaubtas veidas |
88.4 |
LN-NUMA100-254CC |
|
275 |
10 5/6 |
Φ19*12 |
Φ16*12 |
Φ18*8 |
Φ16*8 |
Įgaubtas veidas |
92.5 |
LN-NUMA100-275CC |
|
305 |
12 |
Φ19*15 |
Φ18*15 |
Φ18*12 |
Φ16*9 |
Įgaubtas veidas |
105.0 |
LN-NUMA100-305CC |
