Produktų aprašymas
LEANOMS
Hidraulinis DTH Hammer yra specializuotas gręžimo įrankis, naudojamas kasybos, statybos ir geotechnikos pramonėje, skirtas gręžti skyles kietose uolienose. Jis skirtas sukurti smūginius smūgius gręžinio apačioje, kad būtų galima efektyviai ir greitai gręžti.
Štai kaip paprastai veikia hidraulinis DTH plaktukas:
Plaktuko korpusas:Hidraulinis DTH plaktukas susideda iš cilindrinio korpuso su vidiniu stūmokliu ir vožtuvų sistema. Jis pagamintas iš aukštos kokybės legiruotojo plieno, kad atlaikytų dideles smūgio jėgas ir gręžimo slėgį.
Perkusijos mechanizmas:Hidraulinio DTH Hammer viduje esantis stūmoklis yra varomas hidrauliniu slėgiu. Kai į plaktuką tiekiamas hidraulinis skystis, jis stumia stūmoklį žemyn ir suspaudžia orą arba dujas apačioje esančioje kameroje.
Vožtuvų sistema:Plaktukas turi vožtuvų sistemą, kuri kontroliuoja suspausto oro ar dujų srautą į plaktuką. Kai stūmoklis pasiekia savo eigos apačią, vožtuvas atsidaro, todėl aukšto slėgio oras arba dujos gali greitai išsiplėsti į plaktuko vidinę kamerą.
Poveikio energija:Plečiantis suslėgtam orui ar dujoms, susidaro didelio greičio oro srautas, kuris atsitrenkia į grąžtą arba grąžtą, pritvirtintą prie plaktuko. Ši smūgio energija perduodama gręžimo įrankiui, suardant uolienų darinį.
Atvirkštinis srautas:Po kiekvieno smūgio vožtuvų sistema užsidaro ir neleidžia orui ar dujoms tekėti atgal. Tada stūmoklis pajuda atgal, vėl suspausdamas orą ar dujas, ruošdamasis kitam smūgiui.
Gręžimo efektyvumas:Hidraulinio DTH plaktuko kartojami smūginiai smūgiai efektyviai suardo uolienų darinį, o gręžimo šiukšlės išplaunamos iš gręžinio įpurškiant suslėgtą orą arba vandenį per plaktuką.
Antgalių keitimas:Dėl sudėtingų gręžimo sąlygų plaktuko apačioje esantis grąžtas gali susidėvėti arba sulūžti. Jį galima nesunkiai pakeisti nuėmus plaktuką nuo grąžto ir įdedant naują antgalį.
Hidrauliniai DTH plaktukai turi tokius pranašumus kaip didelis gręžimo greitis, tikslus skylių valdymas ir galimybė gręžti kietas ir abrazyvias uolienas. Jie dažniausiai naudojami tokiose srityse kaip kasybos tyrinėjimai, karjerų eksploatavimas, pamatų gręžimas, vandens gręžinių gręžimas ir geoterminis gręžimas.
Norint surinkti hidraulinį DTH (Down-The-Hole) plaktuką, reikia atidžiai stebėti detales ir laikytis gamintojo nurodymų. Nors galiu pateikti bendrąsias gaires, žr. konkrečias jūsų konkrečiam modeliui gamintojo pateiktas instrukcijas. Čia pateikiami hidraulinio DTH plaktuko surinkimo veiksmai:
Surinkite komponentus:Įsitikinkite, kad turite visus surinkimui reikalingus komponentus, įskaitant plaktuko korpusą, stūmoklį, grąžtą, gręžimo vamzdį, sandariklius ir visas kitas pridedamas dalis.
Paruoškite plaktuko korpusą:Patikrinkite, ar hidraulinio DTH plaktuko korpusas nepažeistas ar nesusidėvėjęs. Tinkamu tirpikliu nuvalykite plaktuko korpuso vidinius sriegius ir paviršius.
Sumontuokite sandariklius:Vykdykite gamintojo instrukcijas, kad pritvirtintumėte sandariklius plaktuko korpuse. Paprastai tai apima sandariklių įdėjimą į jiems skirtus griovelius ir užtikrinimą, kad jie tinkamai pritvirtinti.
Pritvirtinkite stūmoklį:Įstatykite stūmoklį į hidraulinio DTH Hammer korpusą ir įsitikinkite, kad jis tinkamai sulygiuotas su tarpikliais. Užtepkite tinkamo tepalo, kad palengvintumėte sklandų stūmoklio judėjimą plaktuko korpuse.
Sumontuokite grąžtą:Prie stūmoklio galo pritvirtinkite atitinkamą grąžtą. Įsitikinkite, kad jis tvirtai pritvirtintas rekomenduojamu būdu, pvz., varžtais arba laikančiaisiais kaiščiais.
Prijunkite gręžimo vamzdį:Prijunkite gręžimo vamzdį prie hidraulinio DTH plaktuko korpuso viršaus. Naudokite nurodytą vamzdžio sujungimo su plaktuku metodą, pvz., sriegines jungtis arba greito atjungimo mechanizmus. Užtikrinkite tvirtą ir patikimą jungtį.
Išbandykite surinkimą:Prieš naudojant hidraulinį DTH plaktuką, svarbu atlikti išsamų patikrinimą ir atlikti slėgio bandymą pagal gamintojo gaires. Taip užtikrinama, kad visi komponentai būtų tinkamai sumontuoti, sandarūs ir gali atlaikyti reikiamą slėgį.
Laikykitės saugos priemonių:Montuodami arba naudodami hidraulinę įrangą visada laikykitės saugos nurodymų ir naudokite tinkamas asmenines apsaugos priemones.
Atminkite, kad šie veiksmai suteikia bendrą surinkimo proceso apžvalgą. Labai svarbu perskaityti konkrečias hidraulinio DTH plaktuko gamintojo pateiktas instrukcijas, nes procesas gali skirtis priklausomai nuo modelio ir konstrukcijos.
Specifikacija
LEANOMS

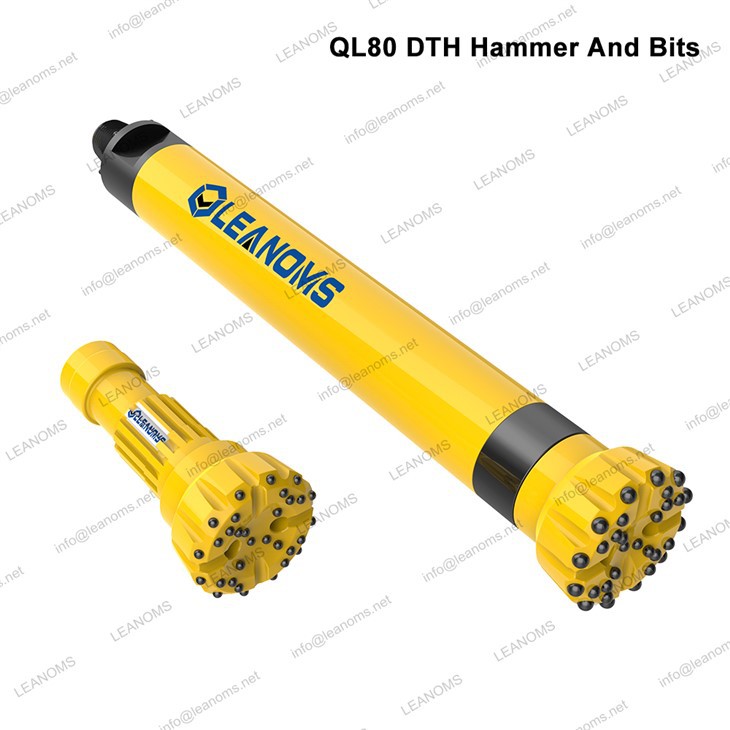

Techniniai QL80 DTH plaktukų parametrai
|
Bit Šenkas |
QL80 |
|
Skylių diapazonas |
Φ195-254mm |
|
Ryšio gija |
API 4 1/2" Reg |
|
Darbinis slėgis |
10-25Baras / 1-2,5 MPa |
|
Rekomenduoti greitį |
20-45rpm |
|
Traukimo jėga Rekomenduoti |
19 KN |
|
Ilgis |
1471 mm |
|
Svoris |
203 kg |
Techniniai QL80 DTH bitų parametrai
|
Skersmuo |
Matavimo mygtukai |
Priekiniai mygtukai |
Svoris (KG) |
Dalies numeris |
||||
|
mm |
Col |
Plokščias veidas |
Išgaubtas veidas |
Įgaubtas veidas |
Veido tipas |
|||
|
203 |
8 |
Φ18*10 |
Φ18*8 |
/ |
Φ16*5 |
Įgaubtas veidas |
50.1 |
LN-QL80-203CC |
|
216 |
8 1/2 |
Φ18*10 |
Φ18*8 |
/ |
Φ16*6 |
Įgaubtas veidas |
54.3 |
LN-QL80-216CC |
|
219 |
8 5/8 |
Φ18*10 |
Φ18*8 |
/ |
Φ16*6 |
Įgaubtas veidas |
54.8 |
LN-QL80-219CC |
|
229 |
9 |
Φ18*12 |
Φ16*12 |
/ |
Φ16*7 |
Įgaubtas veidas |
56.4 |
LN-QL80-229CC |
|
235 |
9 1/4 |
Φ18*12 |
Φ16*12 |
/ |
Φ16*7 |
Įgaubtas veidas |
57.4 |
LN-QL80-235CC |
|
245 |
9 5/8 |
Φ19*12 |
Φ16*12 |
/ |
Φ16*8 |
Įgaubtas veidas |
61.5 |
LN-QL80-245CC |
